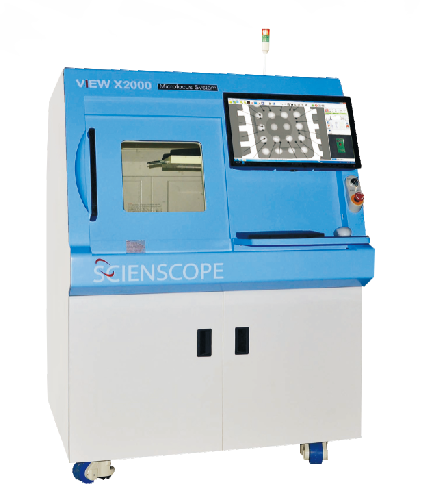

X-RAY透視檢測設備，善思x-ray射線測試儀View X200

View X2000高解析度X-RAY射線測試儀采用高解析度增強屏和密封微焦X射線管組合的結構，通過X射線非破壞性透視檢查，實時觀察到清晰的圖片。另外，強大的軟件測量功能使得檢查效率大大提高。除此之外，CNC功能可以使檢測過程變得更輕松、快捷。View X2000 x-ray射線測試儀是市場上最為實用的x-ray射線測試儀之一。

135-1032-6713 立即咨詢

產品介紹

善思x-rayX射線檢測儀

焊接不良自動判斷
BGA短路：預設NG圖片，通過軟件進行自動對比識別
BGA冷焊：預設NG圖片，通過軟件進行自動對比識別
BGA空洞：預設NG圖片，通過軟件進行自動對比識別
BGA假焊：預設NG圖片，通過軟件進行自動對比識別

學習功能
測試模式存儲 不同產片的測試參數，可分類存儲，隨時調用。
運動模式編程（CNC）可設定一個或多個產品的檢測路線或順序。
PROFILE：輔助判斷BGA虛焊
MAPPING：電路板圖片實時顯示在屏幕上，通過對電路板圖片任意位置點擊，即可實現運動控制。

測量功能
氣泡測量：可選手動/自動測量、單球/多球測量模式。自動測量時，可預設氣泡面積標準。
面積測量：預設面積大小尺寸標準，NG品提示功能。
尺寸測量：距離、金線弧度、斜率、角度等運動控制。
自動復位：開機載物平臺自動歸零功能，系統復位。

自動定位：導入預先制作程序，實現快速自動定位功能，方便企業大批量檢測及產品系列管理。

視場切換：可在2英寸及4英寸兩種視場快速切換界面，實現大視場瀏覽和局部細節觀測兩種檢測需求，節約檢測時間，提升檢測效率。
操作方式：CNC自動控制、手動控制鍵盤、鼠標3種模式可選。

安全門鎖：軟件自動識別門鎖的開關狀態，保證操作安全。
